Nylon-Kabelklemme, auch als R-Typ-Drahtklemme bekannt, ist eine schraubmontierte Kabelhalterung zum Fixieren und Ordnen von Drähten, Kabeln und Schläuchen. Die Klemme wird mittels einer einzigen Schraube durch das Montageloch befestigt, während der R-förmige Körper das Kabel festhält. Hergestellt aus hochwertigem flammhemmendem PA-Nylon 66 ist die Klemme alterungs- und korrosionsbeständig und besitzt die Brandklasse 94V-2. Sie ist in den Serien U, R, UC und CC mit unterschiedlichen Dicken erhältlich, um verschiedenen Kabeldurchmessern gerecht zu werden. Lieferbar in Schwarz und Weiß.

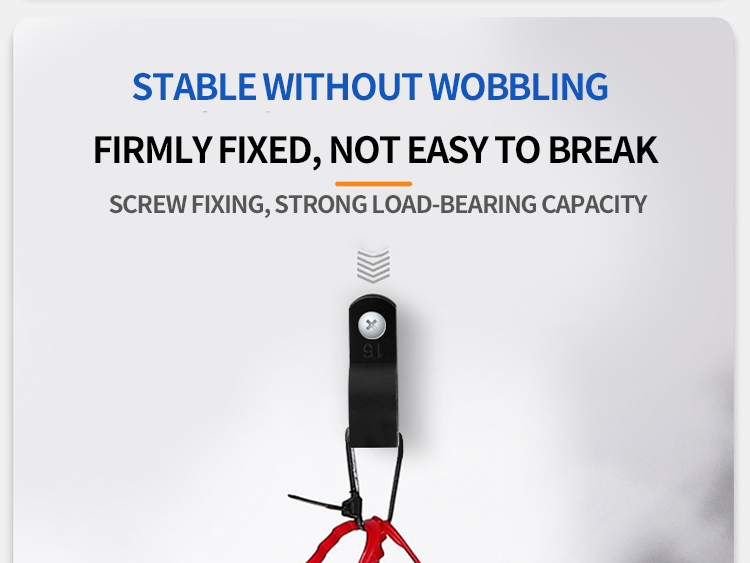

Schraubbefestigung gewährleistet sichere Fixierung und hohe Tragfähigkeit ohne Wackeln
R-förmiger Körper hält Kabel, Drähte und Schläuche fest an ihrem Platz

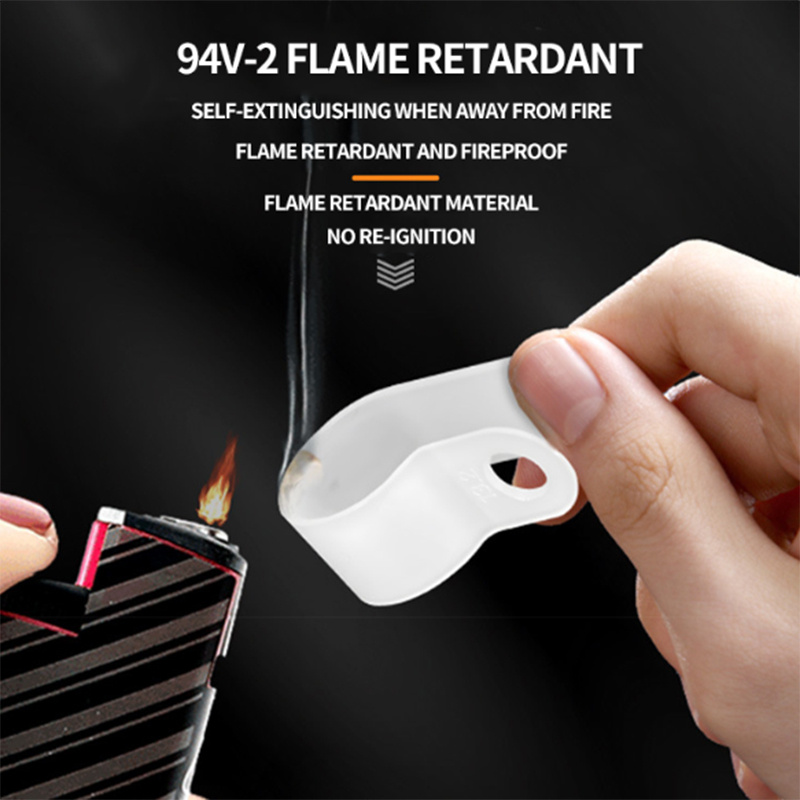

Hergestellt aus flammhemmendem PA-Nylon 66 mit Brandklasse 94V-2
Alterungs- und korrosionsbeständig für lange Lebensdauer

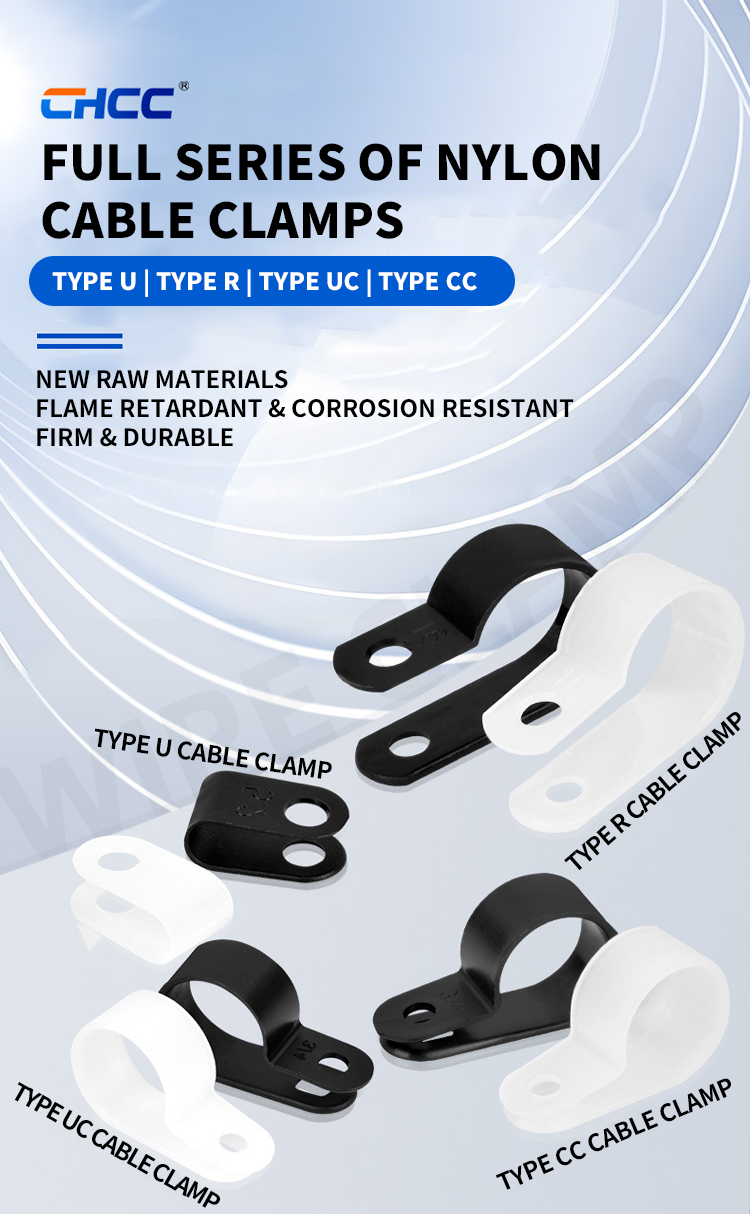

Erhältlich in den Serien U, R, UC und CC mit unterschiedlichen Formen und Dickenstufen
Flexibel und bruchfest, verstärkt und verdickt ausgeführt
Erhältlich in Schwarz und Weiß; individuelle Anpassung möglich

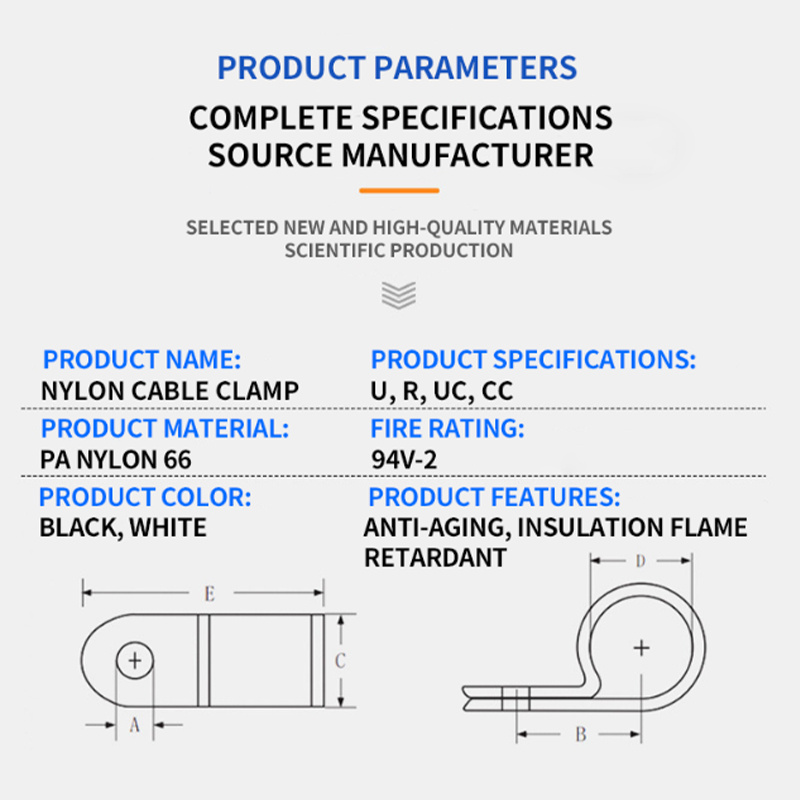

| Produktname | Nylon-Kabelklemme |
| Produktspezifikationen | U, R, UC, CC |
| Produktmaterial | PA-Nylon 66 |
| Markenname | CHCC |
| Feuerbeständigkeit | 94V-2 |
| Produktfarbe | Schwarz, Weiß |
| Produktmerkmale | Anti-Aging, Isolierung, flammhemmend |

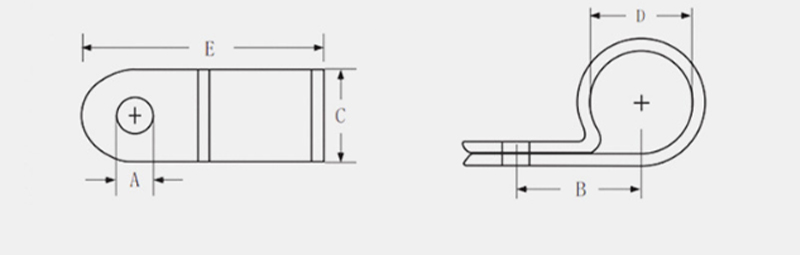

| Artikelnummer | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | Dicke (mm) | Verpackung (Stück/Tüte) |
| U3,3 (1/8) | 4.34 | 6.03 | 9.43 | 3.28 | 16.93 | 0.58 | 1000 |
| U5,2 (3/16) | 4.56 | 6.61 | 9.33 | 5.26 | 17.13 | 0.62 | 1000 |
| R5,3 (3/16) | 4.46 | 9.44 | 9.88 | 5.24 | 18.78 | 0.56 | 1000 |
| R6,4 (1/4) | 4.81 | 11.83 | 9.55 | 6.19 | 22.41 | 0.59 | 1000 |
| R8,4 (5/16) | 4.69 | 11.81 | 9.41 | 7.95 | 22.53 | 0.64 | 1000 |
| R10,4 (3/8) | 4.54 | 11.89 | 9.87 | 9.66 | 24.05 | 0.7 | 1000 |
| R13,2 (1/2) | 4.62 | 11.65 | 9.4 | 11.65 | 25.11 | 0.76 | 1000 |
| R16 (5/8) | 4.42 | 15 | 9.41 | 13.18 | 31.01 | 1.07 | 1000 |
| R19 (3/4) | 4.31 | 15.97 | 11.81 | 17.88 | 36.11 | 1.43 | 500 |
| R23 (1) | 5.13 | 21.91 | 12.59 | 22.02 | 45.06 | 1.76 | 200 |
| R30 (11/4) | 5.28 | 23.24 | 12.79 | 27.2 | 45.66 | 1.65 | 200 |
| R50 (12/2) | 4.81 | 39.12 | 12.57 | 49.97 | 78.42 | 1.54 | 100 |
| R verstärkt 3,3 (1/8) | 4.6 | 9.5 | 9.6 | 3.3 | 20 | 1 | 1000 |
| R verstärkt 5,2 (3/16) | 4.6 | 10.5 | 10 | 5.2 | 19 | 1 | 1000 |
| R verstärkt 6,4 (1/4) | 4.6 | 11.8 | 9.4 | 6.4 | 21 | 1.05 | 1000 |
| R verstärkt 8,4 (5/16) | 4.6 | 12.4 | 10.1 | 7.7 | 23 | 1 | 1000 |
| R verstärkt 10,4 (3/8) | 4.3 | 12.7 | 9.5 | 10.6 | 24 | 1 | 1000 |
| R verstärkt 13,2 (1/2) | 4.5 | 14.8 | 12 | 11.4 | 30.5 | 1 | 1000 |
Nylon-Kabelklemmen werden häufig zum Befestigen und Ordnen von Kabeln, Drähten und Schläuchen eingesetzt. Sie eignen sich sowohl für den privaten Haushalt als auch für industrielle Anwendungen in Fabriken und Unternehmen. Typische Einsatzgebiete sind die Befestigung an Wandhaken, die Montage von LED-Streifen an Wänden, das Kabelmanagement im Büro, die Organisation von Kabeln im Home-Office sowie Verkabelungsarbeiten in der leichten und schweren Industrie. Dank des schraubbaren Designs bleiben die Kabel fest positioniert und gewährleisten eine lange Lebensdauer.
F: Aus welchem Material bestehen Ihre Nylon-Kabelklemmen?
A: Sie bestehen aus PA-Nylon 66 mit einer Brandklasse nach UL 94V-2. Das Material ist alterungsbeständig und korrosionsfest.
F: Wie werden Nylon-Kabelklemmen montiert?
A: Befestigen Sie die Klemme mithilfe einer Schraube durch das Montageloch in der Basis. Führen Sie anschließend das Kabel in den R-förmigen Körper ein, sodass es sicher gehalten wird.

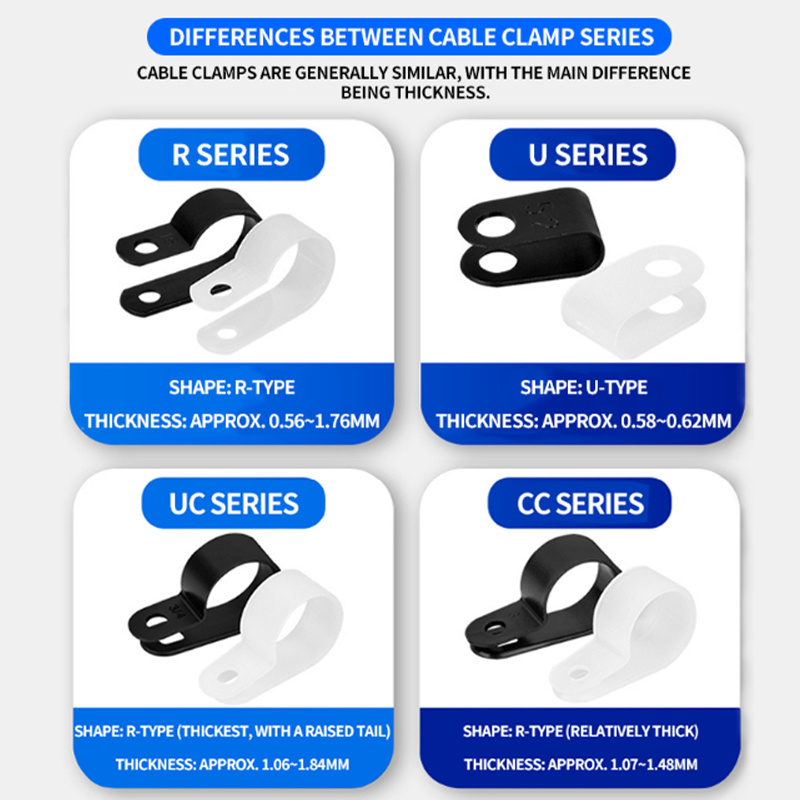

F: Was unterscheidet die Serien U, R, UC und CC?
A: Sie unterscheiden sich hauptsächlich in Form und Dicke. Die U-Serie ist U-förmig mit einer Dicke von ca. 0,58–0,62 mm, die R-Serie ist R-förmig mit einer Dicke von ca. 0,56–1,76 mm, die UC-Serie ist R-förmig mit erhöhtem Ende und einer Dicke von ca. 1,06–1,84 mm, und die CC-Serie ist R-förmig und relativ dick mit einer Dicke von ca. 1,07–1,48 mm.
F: Welche Farben sind verfügbar, und bieten Sie Individualisierung an?
A: Schwarz und Weiß sind Standardfarben. Individualisierung ist möglich; wir können andere Farben und Größen gemäß Ihren Anforderungen herstellen.
F: Wie werden die Klemmen verpackt?
A: Jedes Modell wird je nach Größe in Beuteln mit 1.000, 500, 200 oder 100 Stück verpackt. Für die Verpackungseinheit jedes Modells siehe bitte die Spezifikationstabelle.
F: Welche Zertifikate haben Sie?
A: Unser Werk besitzt das Zertifikat für das ISO-9001-Qualitätsmanagementsystem (Nr. 04821Q40013R1S), die CE-Zertifizierung (Nr. 3J190717.ZC9TW12) sowie den SGS-Prüfbericht (Nr. SHAEC2106893304).
